Lávka Praha-Braník

Zadáním byl nový návrh lávky spojující bytovou jednotku se zahradou v prudkém svahu. Nejdříve bylo třeba odstranit stávající železobetonovou lávku monoliticky propojenou s nosnou konstrukcí domu. Dům pochází z období 2.světové války a stav lávky reflektoval kvalitu tehdy použitých materiálů. Dalším kritériem návrhu bylo provést konstrukci bez jakékoliv mezilehlé podpěry. Jedná se o překonání rokle o délce cca 11m a v nejhlubším místě s hloubkou přes 5m.
Z důvodu provedení co nejsubtilnější konstrukce, která by vycházela na uvedenou délku bez mezilehlé podpěry kolem 40cm, jsme navrhli ocelovou lávku zavěšenou na dvojici táhel, čímž jsme docílili neuvěřitelné výšky nosné konstrukce pouhých 16cm !!!

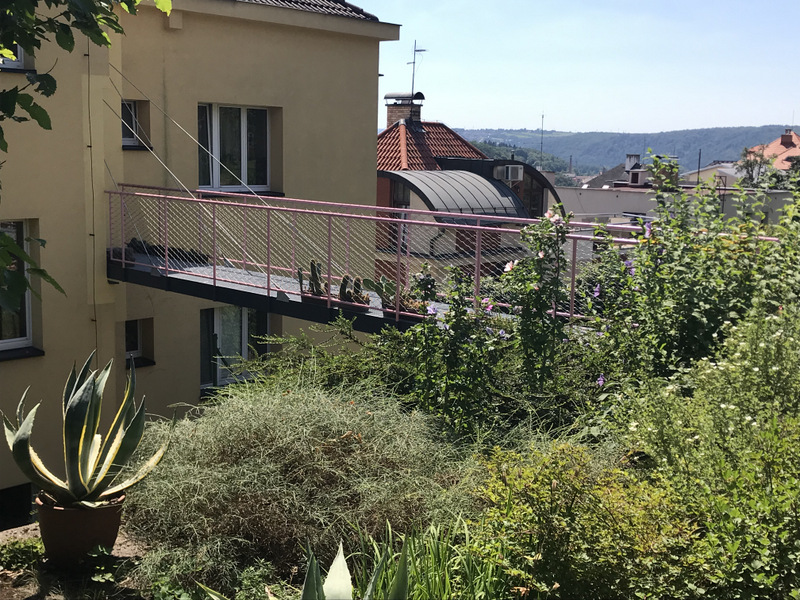

Nosná konstrukce je provedena z dvojice ocelových nosníků s příčníky a zavětrováním každého pole. Mostovka je tvořena pororoštem. Lávka o délce téměř 12m je na jednom konci pevně uložena na domě, kde jsme pro to vytvořili ŽB práh , na druhém konci kluzně na betonový blok vestavěný do stávající kamenné zdi. Samostatnou kapitolou bylo ukotvení táhel ke konstrukci domu. Proto se, s ohledem na neznámou kvalitu cihel, ŽB stropů a věnců, musela provést pomocná ocelová konstrukce, kterou jsme osadili do interiéru domu a prošroubovali skrze konstrukci domu. Táhla jsou délkově stavitelná a umožňují rektifikovat konstrukci v případě potřeby po dosednutí všech částí lávky. Na lávce je potom osazeno ocelové zábradlí s výplní z nerezové sítě a v jednom madlu je osazeno LED osvětlení po celé délce.
Z důvodu prudkého, nepřístupného svahu a nemožnosti použít jakýkoliv montážní prostředek, bylo vše navrženo tak, aby se veškerý materiál dal ručně donést na místo stavby, kde byla konstrukce poté smontována.
